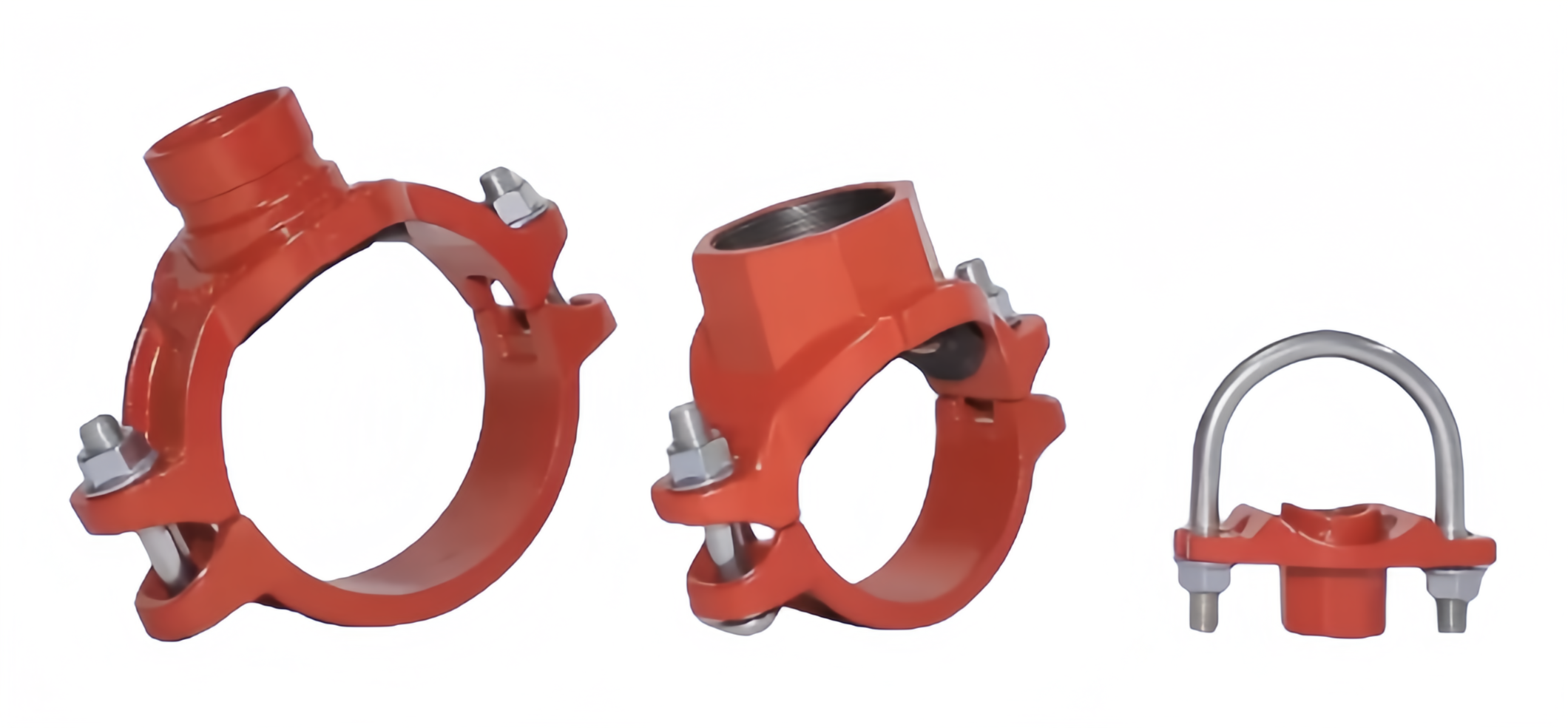

وصلة ميكانيكية محززة من نوع UL FM

وصلة تي الميكانيكية ذات الأخاديد هي وصلة أنابيب خاصة تُستخدم لفتح فروع في الأنابيب الموجودة. وتتمثل ميزتها الأساسية في إمكانية إتمام توصيلات الفروع دون قطع الأنبوب الرئيسي.

مادة :
Ductile
القطر الطبيعي :
1 Inch to 10 Inch
ضغط العمل :
300 PSI
شهادة :
UL,FM
طلب :
Fire protection system, process pipeline etc.
الحد الأدنى لكمية الطلب :
200 Pieces
موعد التسليم :
15~45 Days

بريد إلكتروني : jony@jyfire.com.cn

استفسر الآن الدردشة الآن!

مقدمة المنتج

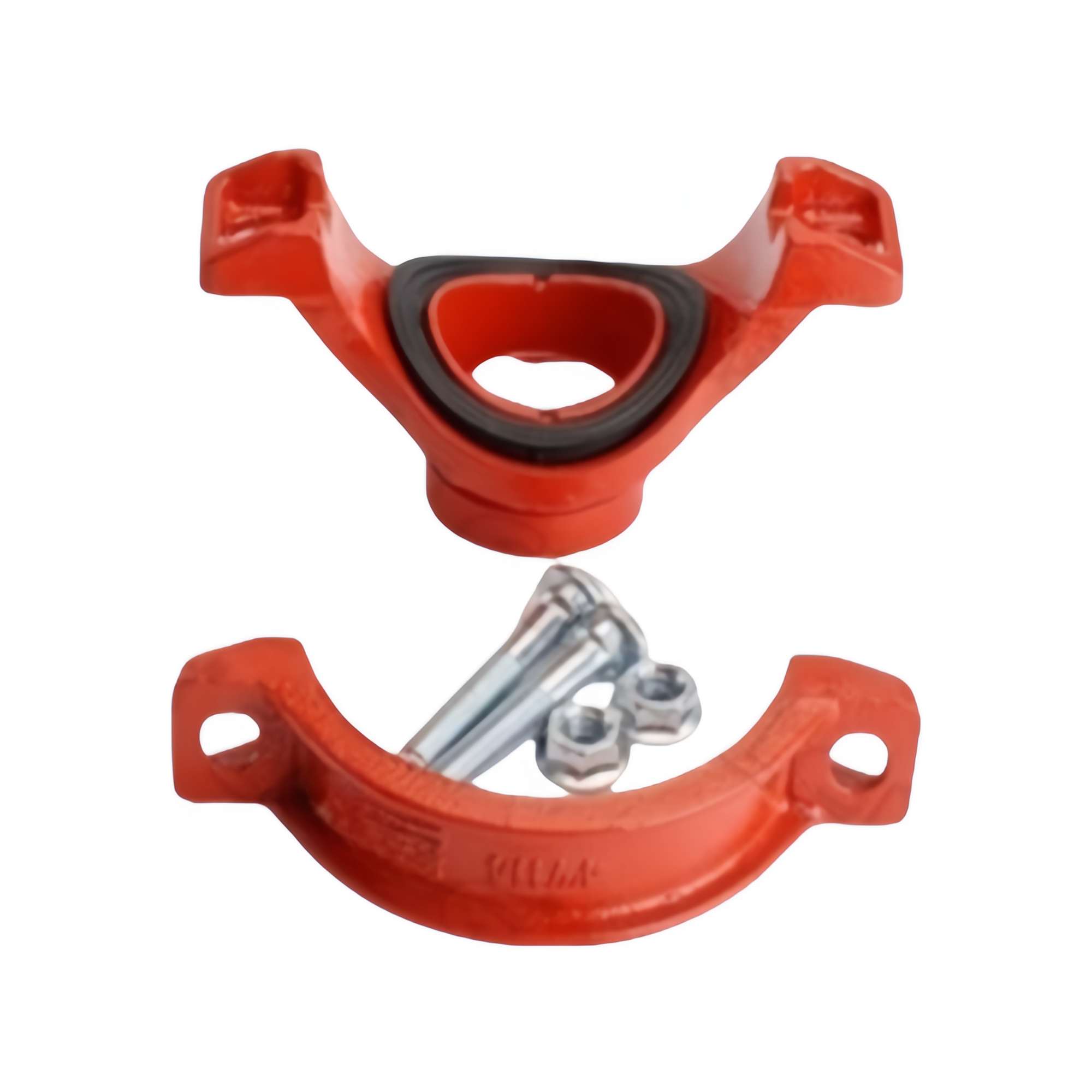

عند نقطة تفرع الأنبوب الرئيسي، قم بعمل فتحة بحجم محسوب بدقة. لفّ وصلة حرف T الميكانيكية (الجزء الرئيسي والمشبك)، المقسمة إلى نصفين، حول الأنبوب الرئيسي لمحاذاة المخرج مع الفتحة.

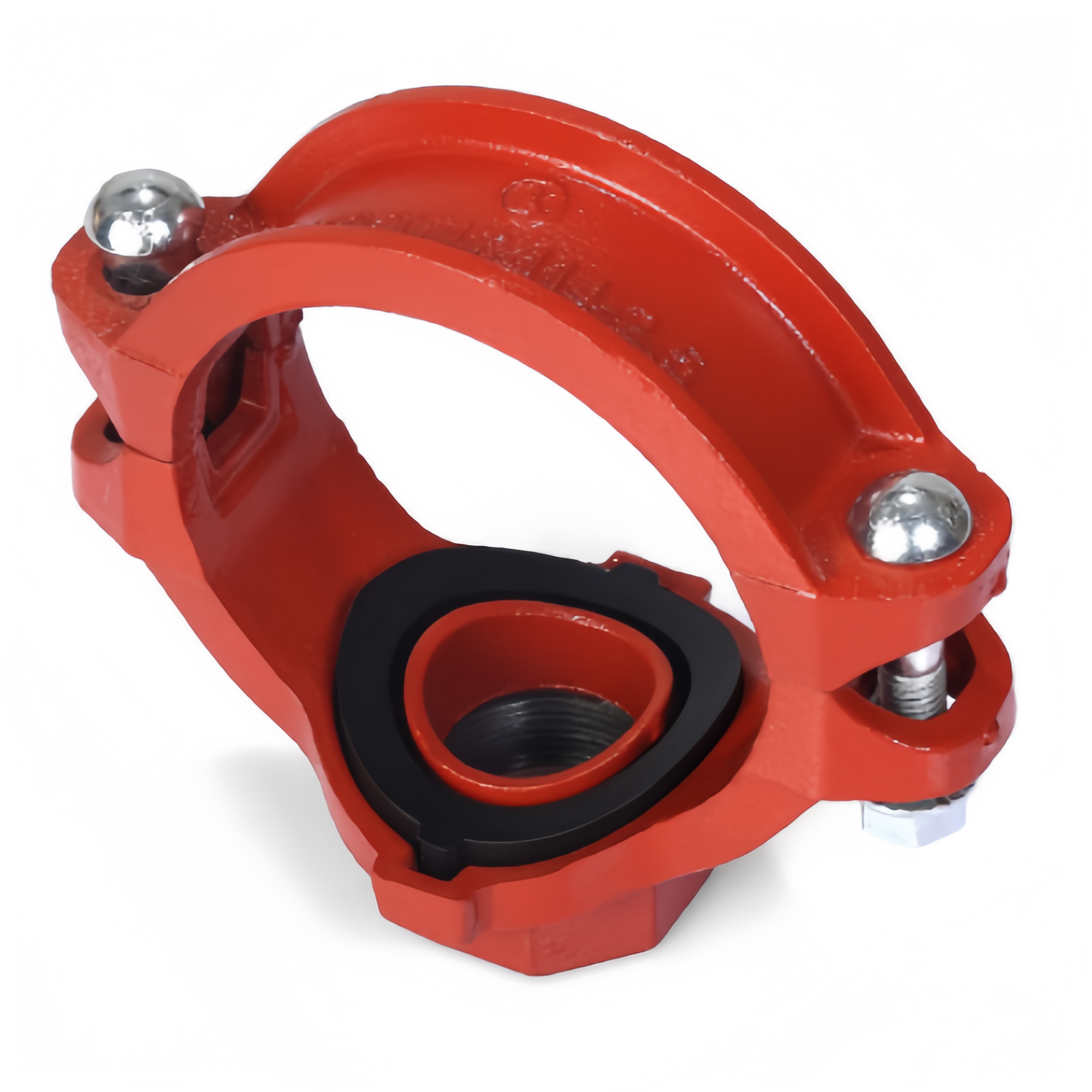

يوجد داخل القطعة حشية مانعة للتسرب مصممة خصيصًا لضمان إحكام الإغلاق عند الفتحة. اربط نصفي القطعة بالمسامير، ثم ثبتهما بإحكام على خط الأنابيب الرئيسي باستخدام القوة الميكانيكية. أخيرًا، وصّل أنبوب الفرع بمخرج وصلة حرف T الميكانيكية، والتي عادةً ما تكون على شكل لولب أو أخاديد.

مميزات المنتج

• تجديد النظام وتكميله: إن إضافة رؤوس رشاشات جديدة أو نقاط توصيل المعدات إلى أنظمة الحماية من الحرائق وإمدادات المياه الحالية دون تغيير الأنابيب الرئيسية هي أكبر ميزة لها.

• توفير التكاليف والوقت: بالمقارنة مع اللحام أو القطع، فإن التركيب أسرع وأكثر أمانًا (لا حاجة إلى لهب مكشوف)، مما يقلل بشكل كبير من الحاجة إلى التشغيل في الموقع ووقت توقف النظام.

• استجابة مرنة للمواقف المعقدة: في المناطق ذات المساحة المحدودة أو خطوط الأنابيب الكثيفة، تكون مرونة البناء عالية للغاية.

معلمة المنتج

الحجم الاسمي	القطر الخارجي للأنبوب (مم)	ضغط العمل	حجم البراغي	قطر الثقب
2 بوصة × 1-1/4 بوصة	60.3 × 42.4	300 رطل لكل بوصة مربعة / 2.07 ميجا باسكال	M10 × 55	51 مم / 2 بوصة
2 بوصة × 1-1/2 بوصة	60.3 × 48.3		M10 × 55
2-1/2 بوصة × 1-1/4 بوصة	73.0 × 42.4		M10 × 60
2-1/2 بوصة × 1-1/2 بوصة	73.0 × 48.3		M10 × 60
3 بوصات × 1-1/4 بوصة	88.9 × 42.4		M12 × 65
3 بوصات × 1-1/2 بوصة	88.9 × 48.3		M12 × 65
3 بوصة × 2 بوصة	88.9 × 60.3		M12 × 65	64 مم / 2.5 بوصة
4 بوصة × 1 بوصة	114.3 × 33.7		M12 × 75	38 مم / 1.5 بوصة
4 بوصات × 1-1/4 بوصة	114.3 × 42.4		M12 × 75	51 مم / 2 بوصة
4 بوصات × 1-1/2 بوصة	114.3 × 48.3		M12 × 75	51 مم / 2 بوصة
4 بوصات × 2 بوصة	114.3 × 60.3		M12 × 75	64 مم / 2.5 بوصة
4 بوصات × 2-1/2 بوصة	114.3 × 73		M12 × 75	70 مم / 2.75 بوصة
4 بوصة × 3 بوصة	114.3 × 88.9		M12 × 75	89 مم / 3.5 بوصة
5 بوصات × 1-1/4 بوصة	141.3 × 42.4		M16 × 80	51 مم / 2 بوصة
5 بوصات × 1-1/2 بوصة	141.3 × 48.3		M16 × 80	51 مم / 2 بوصة
5 بوصة × 2 بوصة	141.3 × 60.3		M16 × 80	64 مم / 2.5 بوصة
6 بوصات × 1-1/4 بوصة	168.3 × 42.4		M16 × 90	51 مم / 2 بوصة
6 بوصات × 1-1/2 بوصة	168.3 × 48.3		M16 × 90	51 مم / 2 بوصة
6 بوصة × 2 بوصة	168.3 × 60.3		M16 × 90	64 مم / 2.5 بوصة
6 بوصات × 2.5 بوصة	168.3 × 73		M16 × 90	70 مم / 2.75 بوصة
6 بوصة × 3 بوصة	168.3 × 88.9		M16 × 90	89 مم / 3.5 بوصة
6 بوصات × 4 بوصات	168.3 × 114.3		M16 × 90	114 مم / 4.5 بوصة
8 بوصة × 2 بوصة	219.1 × 60.3		M16 × 100	64 مم / 2.5 بوصة
8 بوصة × 3 بوصة	219.1 × 88.9		M16 × 100	89 مم / 3.5 بوصة
8 بوصة × 4 بوصة	219.1 × 114.3		M16 × 100	114 مم / 4.5 بوصة

التعليمات

س: ما هو الحد الأدنى لكمية الطلب لوصلة حرف T الميكانيكية ذات الأخاديد؟

ج: بالنسبة للأحجام القياسية، يكون الحد الأدنى لكمية الطلب عادةً 200 قطعة. أما بالنسبة للأحجام الكبيرة أو المتطلبات الخاصة، فيمكن أن يكون الحد الأدنى لكمية الطلب وحدة واحدة. ونحن على استعداد دائم لتزويد عملائنا بحلول مرنة.

س: ما هي شروط الدفع لديكم؟

ج: ندعم الدفع عن طريق التحويل المصرفي (T/T) والاعتماد المستندي (L/C) وغيرها. كما ندعم الدفع عبر وي تشات أو علي باي.

س: ما هو وقت التسليم؟

ج: يستغرق الإنتاج عادةً من 15 إلى 45 يومًا. أما الطلبات الكبيرة أو الخاصة، فقد تستغرق 60 يومًا أو أكثر. سنزودكم بخطة إنتاج دقيقة بعد تقديم طلبكم.
