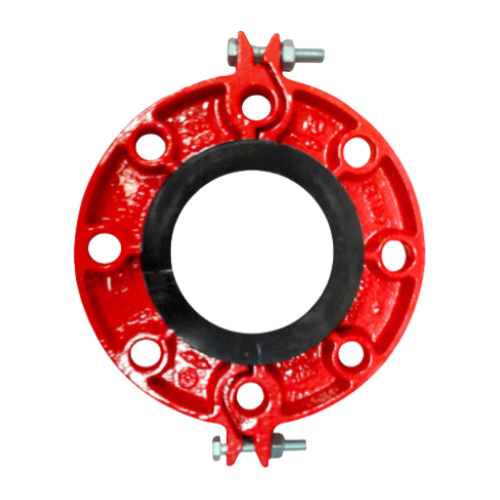

شفة مقسمة ذات أخاديد UL FM

تُعدّ الشفة المنقسمة ذات الأخاديد عنصرًا أساسيًا لتحقيق تصميم معياري للنظام، وسرعة التركيب والصيانة في تركيب خطوط الأنابيب الحديثة. فهي تجمع بشكل مثالي بين كفاءة تركيب النظام ذي الأخاديد وتعدد استخدامات وصلة الشفة.

مادة :
Ductile Iron
القطر الطبيعي :
DN50-DN65-DN80-DN100-DN125-DN150-DN200-DN-250-DN300
ضغط العمل :
300 PSI
شهادة :
UL,FM,CE etc.
طلب :
Connect fire pumps, valves and other equipment
الحد الأدنى لكمية الطلب :
200 Pieces
موعد التسليم :
15~45 Days

بريد إلكتروني : jony@jyfire.com.cn

استفسر الآن الدردشة الآن!

مشروع الشركة

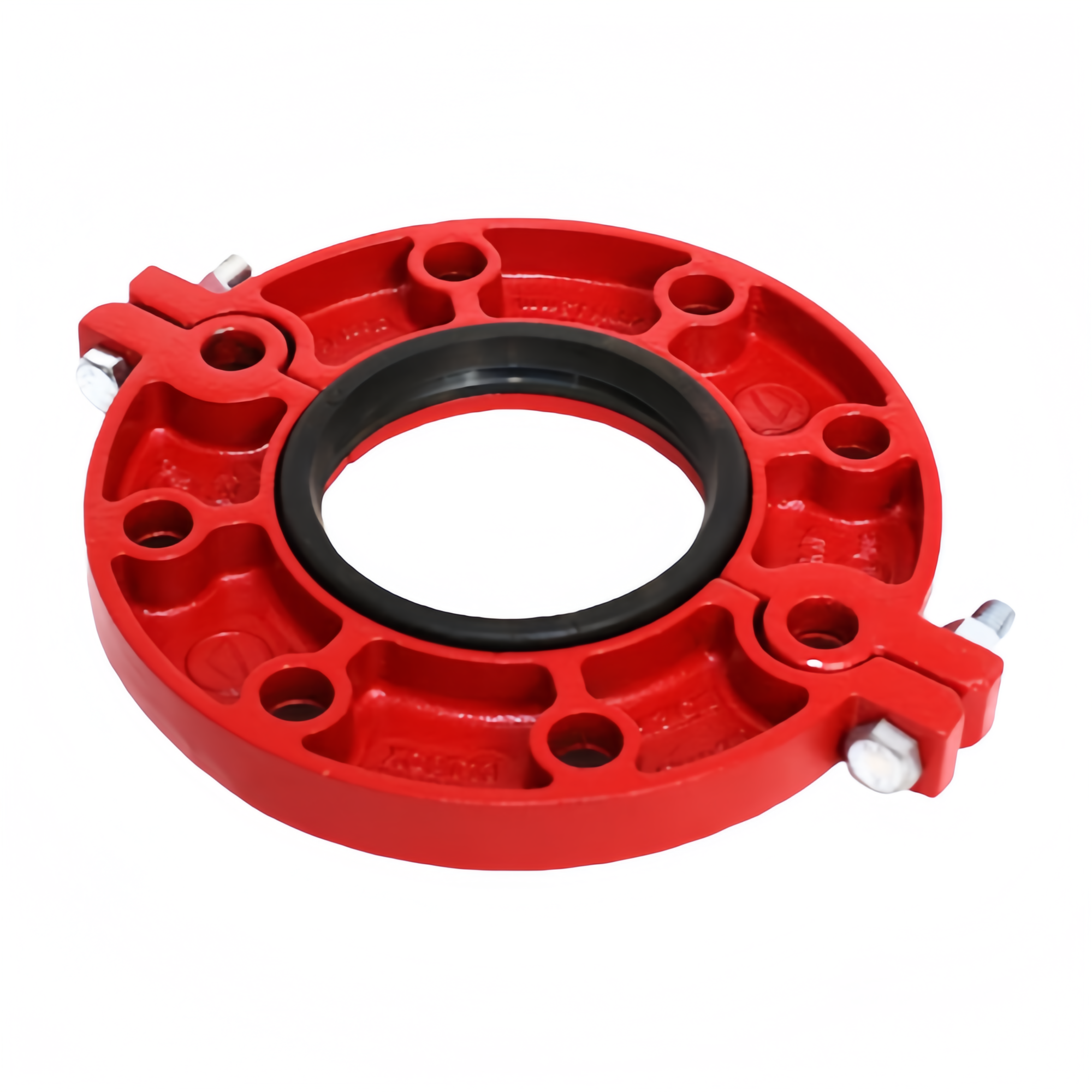

وصلة نهاية الأخدود: لفّ نصفي الشفة المنقسمة حول نهاية الأنبوب ذي الأخدود الحلقي المُعالَج. يُدخَل المفتاح المحدب الموجود على الجانب الداخلي في قاع أخدود الأنبوب لتحقيق التثبيت المحوري ومنع الأنبوب من الانفصال.

وصلة نهاية الشفة: قم بمحاذاة لوحة الشفة الخارجية للشفة المنقسمة مع لوحة الشفة القياسية للمعدات المقابلة (مثل الصمام)، وضع حشية في المنتصف، ثم مرر البراغي والصواميل من خلال الفتحات المقابلة لكليهما وقم بربطها لتشكيل ختم طرفي محكم.

وصلة الفلنجة المنقسمة ذات الأخاديد هي وصلة أنابيب تُستخدم لتحقيق وصلة تحويل بين الأنابيب ذات الأخاديد والمعدات ذات الفلنجات. وهي أشبه بـ"جسر"، قادرة على توصيل الأنابيب ذات الأخاديد بسرعة وبدون لحام بوصلات ذات فلنجات تقليدية مثل الصمامات أو مضخات المياه أو المعدات.

مميزات المنتج

• تركيب سريع (لا حاجة للحام أو التثبيت بالخيوط)

• سهل الفك والصيانة

• توفير مساحة التركيب

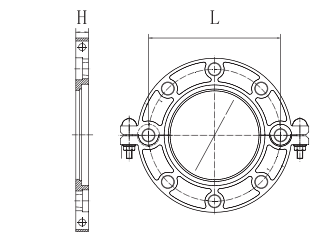

معلمة المنتج

الحجم الاسمي	DN50-DN65-DN80-DN100-DN125-DN150-DN200-DN250-DN300
ضغط العمل	300 رطل لكل بوصة مربعة
مادة	الحديد المطاوع
سطح	لوحة حمراء

التعليمات

س: ما هو الحد الأدنى لكمية الطلب لشفة الشق المحززة؟

ج: بالنسبة للأحجام القياسية، يكون الحد الأدنى لكمية الطلب عادةً 200 قطعة. أما بالنسبة للأحجام الكبيرة أو المتطلبات الخاصة، فيمكن أن يكون الحد الأدنى لكمية الطلب وحدة واحدة. ونحن على استعداد دائم لتزويد عملائنا بحلول مرنة.

س: ما هي شروط الدفع لديكم؟

ج: ندعم الدفع عن طريق التحويل المصرفي (T/T) والاعتماد المستندي (L/C) وغيرها. كما ندعم الدفع عبر وي تشات أو علي باي.

س: ما هو وقت التسليم؟

ج: يستغرق الإنتاج عادةً من 15 إلى 45 يومًا. أما الطلبات الكبيرة أو الخاصة، فقد تستغرق 60 يومًا أو أكثر. سنزودكم بخطة إنتاج دقيقة بعد تقديم طلبكم.
