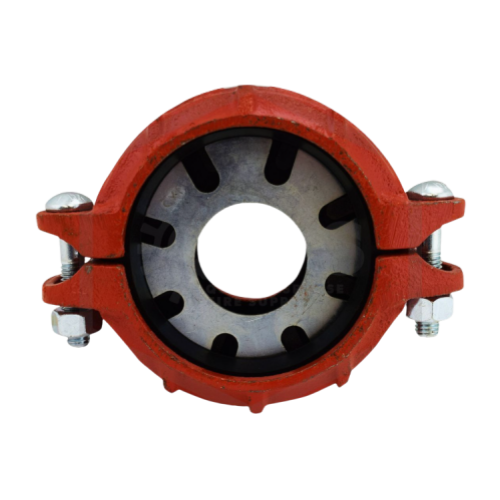

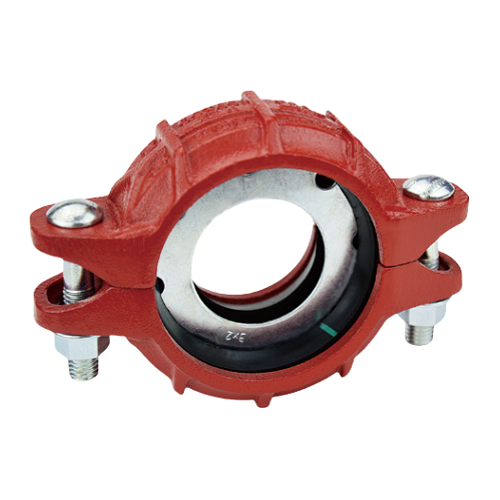

وصلة تخفيض مرنة ذات أخاديد UL FM

يوفر وصلة التخفيض حلاً سريعًا وموثوقًا للتوصيل لا يتطلب اللحام أو تخفيض الشفة، مما يبسط بشكل كبير تصميم وتركيب أنظمة خطوط الأنابيب.

مادة :
Ductile Iron
القطر الطبيعي :
2 Inch to 8 Inch
ضغط العمل :
300 PSI
شهادة :
UL FM
طلب :
Fire Production etc
الحد الأدنى لكمية الطلب :
200 Pieces
موعد التسليم :
15~45 Days

بريد إلكتروني : jony@jyfire.com.cn

استفسر الآن الدردشة الآن!

مقدمة المنتج

وصلة التخفيض المخددة هي وصلة أنابيب ميكانيكية تُستخدم لربط أنبوبين بأقطار مختلفة ولكن لهما نفس النهاية المخددة. تُستخدم بشكل أساسي لتحقيق تغيير قطر الأنابيب دون تغيير طريقة التوصيل، وهي عنصر لا غنى عنه في نظام الأنابيب المخددة.

تتمثل وظائفه الأساسية في "التوصيل المتوازي" و"التوصيل". يعمل كجسر، يربط بسلاسة بين الأنبوب الكبير والأنبوب الصغير لضمان استمرارية تدفق السائل. وعلى غرار مشابك الأنابيب ذات الأخاديد القياسية، يحقق وظيفته من خلال التعشيق الميكانيكي والضغط المانع للتسرب.

مميزات المنتج

• تركيب فعال، مما يوفر العمالة والوقت: ما عليك سوى عمل أخدود في كل طرف من طرفي أنبوبين بأقطار مختلفة، وإدخال حشية، وربط وصلة التخفيض، وشد البراغي.

• تصميم مرن ونظام أنيق: فهو يشغل مساحة أقل ويمكنه بسهولة تحقيق اتصال بقطر متغير في أي اتجاه (أفقي، رأسي، مائل)، مع مظهر موحد وأنيق.

• أداء موثوق وصيانة مريحة.

معلمة المنتج

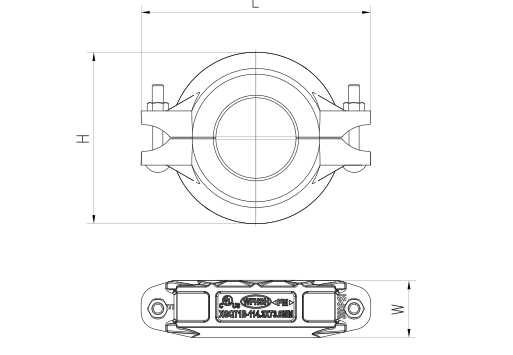

الحجم الاسمي (مم)	القطر الخارجي للأنبوب (مم)	ضغط التشغيل (PSI / ميجا باسكال)	الأبعاد (مم)			حجم البراغي
الحجم الاسمي (مم)	القطر الخارجي للأنبوب (مم)	ضغط التشغيل (PSI / ميجا باسكال)	L	H	W	mm
65x50	73 × 60	300/2.07	143	102	45	M10 × 65
65x50	76 × 60		143	102	45	M10 × 65
80x50	89 × 60		163	118	47	M12 × 70
80x65	89 × 73		163	118	47	M12 × 70
100x50	114 × 60		200	150	50	M12 × 70
100x65	114 × 73		200	150	50	M12 × 70
100x65	114 × 76		200	150	50	M12 × 70
100x80	114 × 89		200	150	50	M12 × 70
150x100	165 × 114		270	200	51	M16 × 85
150x80	168 × 89		270	200	51	M16 × 85
150x100	168 × 114		270	200	51	M16 × 85
200x150	219 × 165		335	260	63	M20 X 110
200x150	219 × 168		335	260	63	M20 X 110

التعليمات

س: ما هي الاختلافات الرئيسية عن وصلات الأنابيب ذات الأخاديد العادية؟

أ: تقوم وصلات الأخدود الشائعة بتوصيل أنبوبين متساويي القطر، بينما يتم تصميم أحد طرفي وصلة التخفيض ليكون أكبر (أو أصغر) في الحجم لتغيير القطر.

س: ما هو الحد الأدنى لكمية الطلب لوصلة التخفيض ذات الأخاديد؟

ج: بالنسبة للأحجام القياسية، يكون الحد الأدنى لكمية الطلب عادةً 200 قطعة. أما بالنسبة للأحجام الكبيرة أو المتطلبات الخاصة، فيمكن أن يكون الحد الأدنى لكمية الطلب وحدة واحدة. ونحن على استعداد دائم لتزويد عملائنا بحلول مرنة.

س: ما هي شروط الدفع لديكم؟

ج: ندعم الدفع عن طريق التحويل المصرفي (T/T) والاعتماد المستندي (L/C) وغيرها. كما ندعم الدفع عبر وي تشات أو علي باي.

س: ما هو وقت التسليم؟

ج: يستغرق الإنتاج عادةً من 15 إلى 45 يومًا. أما الطلبات الكبيرة أو الخاصة، فقد تستغرق 60 يومًا أو أكثر. سنزودكم بخطة إنتاج دقيقة بعد تقديم طلبكم.
