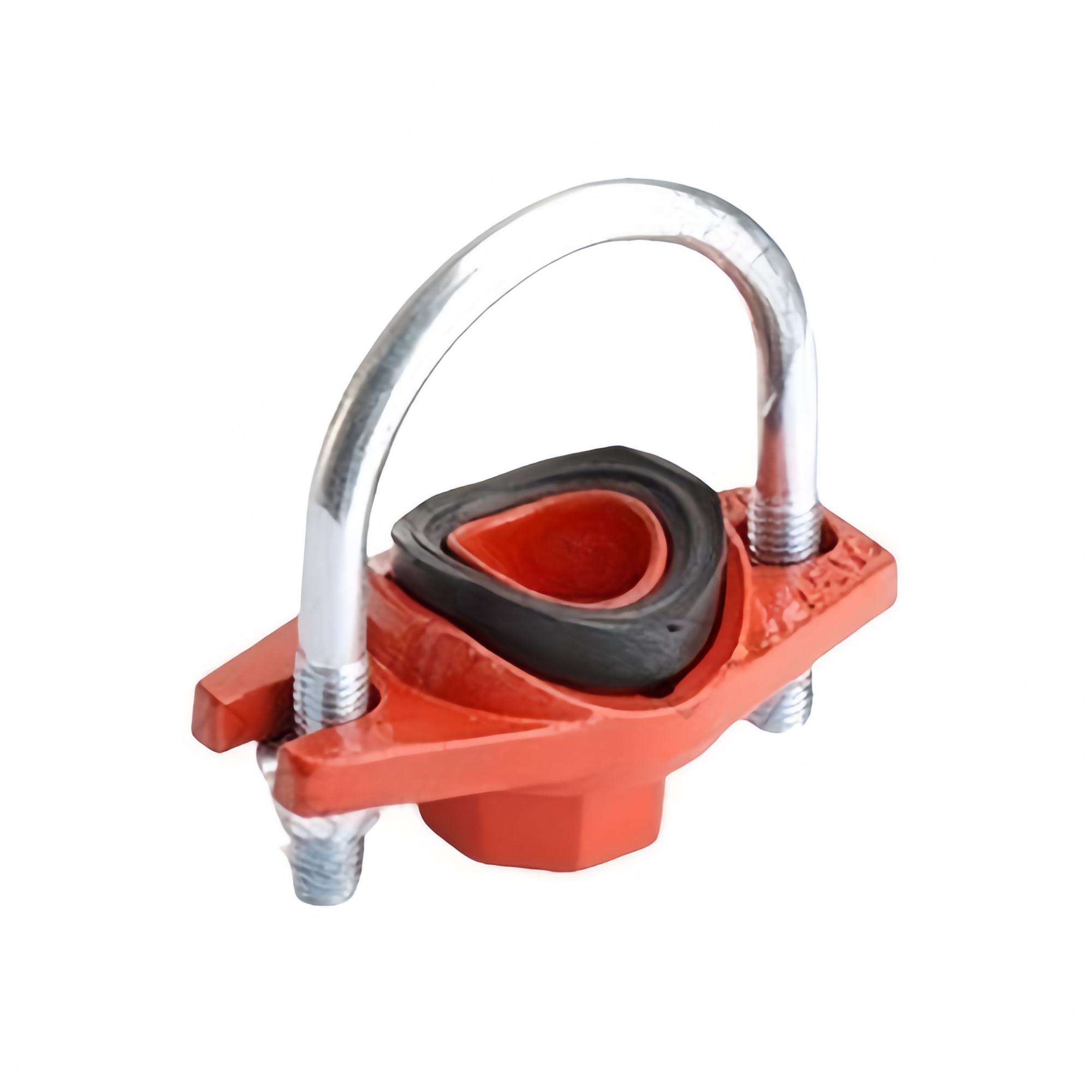

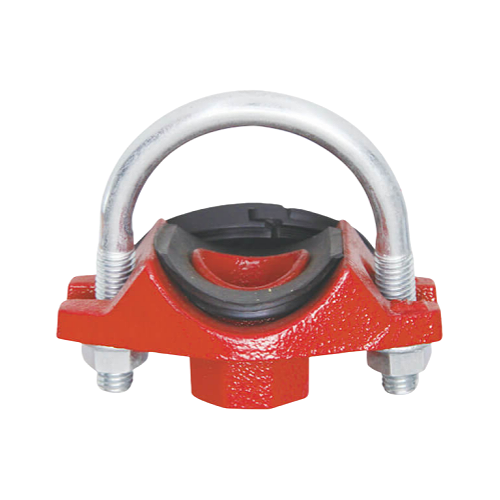

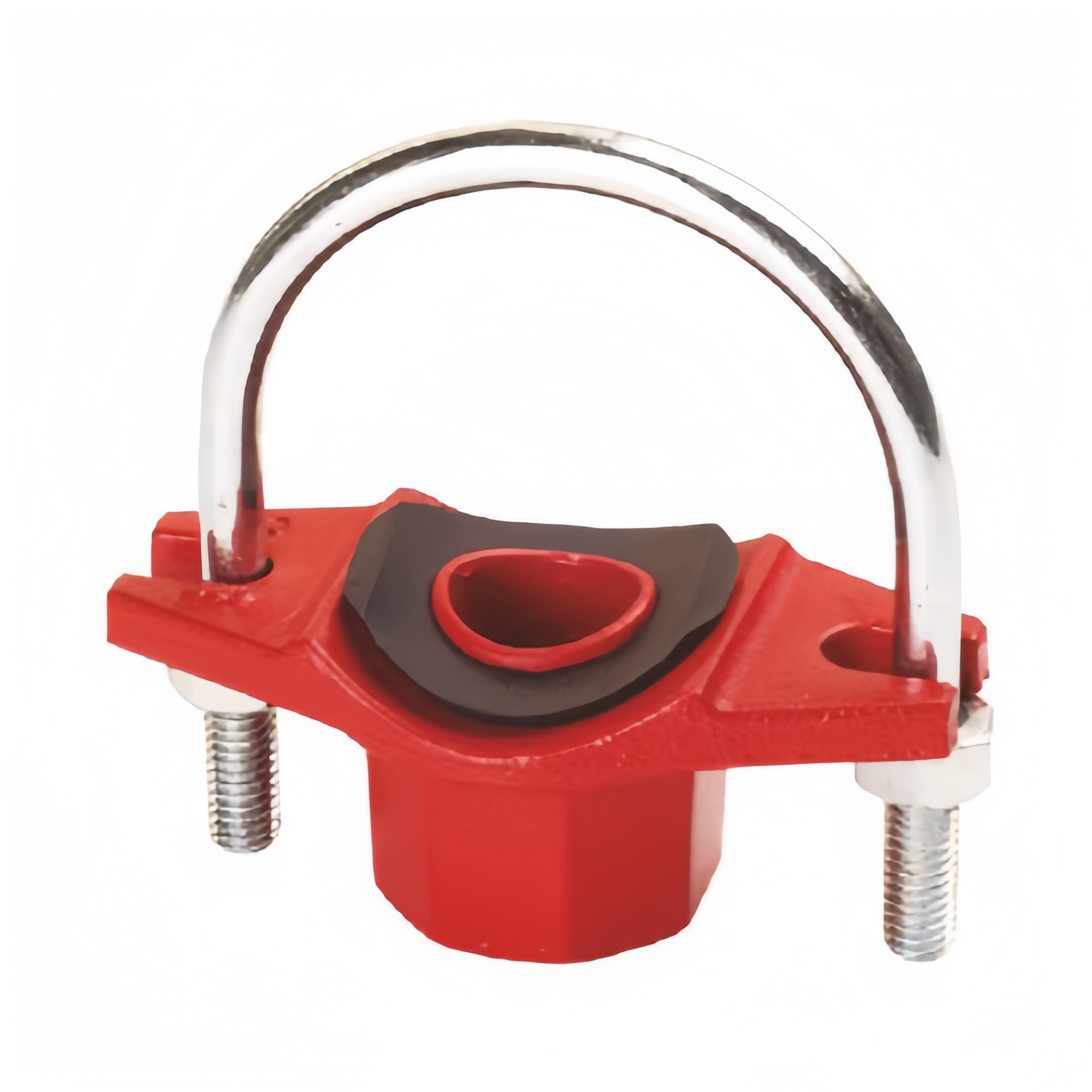

وصلة ميكانيكية على شكل حرف T من نوع UL FM U-Bolt

وصلة حرف U الميكانيكية على شكل حرف T هي وصلة أنابيب خاصة تُستخدم لفتح فروع بسرعة على خطوط الأنابيب الرئيسية الموجودة. تُحقق هذه الوصلة التثبيت الميكانيكي باستخدام مسامير U دون الحاجة إلى قطع خط الأنابيب الرئيسي، وهي مناسبة جدًا للوصلات ذات الأقطار الصغيرة في المساحات الضيقة.

مادة :
Ductile Iron
القطر الطبيعي :
DN25 to DN80
ضغط العمل :
300PSI
شهادة :
UL,FM
طلب :
Fire protection/piping system renovation etc.
الحد الأدنى لكمية الطلب :
200 Pieces
موعد التسليم :
15~45 Days

بريد إلكتروني : jony@jyfire.com.cn

استفسر الآن الدردشة الآن!

مقدمة المنتج

يعمل وصلة حرف U الميكانيكية بشكل أساسي عن طريق الإغلاق الذاتي بالقوة الميكانيكية والضغط:

قم بثقب الأنبوب الرئيسي بقطر محدد (عادةً 30 مم). ضع حشية منع التسرب المصنوعة من مادة EPDM على الثقب. لف المشبك على شكل حرف U المزود بأنبوب فرعي حول الأنبوب الرئيسي وثبته باستخدام مسامير وصواميل على شكل حرف U. عند إحكام الربط، تنضغط الحشية الحساسة للضغط لتشكيل مانع تسرب.

مميزات المنتج

• لا يتطلب الأمر لحام أو قطع الأنبوب الرئيسي. يمكن تركيبه تحت الضغط ويمكن إتمام العملية في غضون 30 دقيقة.

• هيكل صغير الحجم، مصمم خصيصاً للمساحات الضيقة.

• توفير التكاليف: تقليل تكاليف العمالة ووقت التوقف عن العمل وتكاليف المواد المرتبطة باللحام/القطع التقليدي بشكل كبير

معلمة المنتج

الحجم الاسمي	القطر الخارجي للأنبوب (مم)	ضغط العمل	قطر الثقب	الأبعاد (مم)			حجم مسمار U
الحجم الاسمي	القطر الخارجي للأنبوب (مم)	ضغط العمل	قطر الثقب	A	B	H	حجم مسمار U
1 بوصة × 1/2 بوصة	33.7x21.3	300 رطل لكل بوصة مربعة / 2.07 ميجا باسكال	24 مم / 0.94 بوصة	89	58	45	M10 x 65
1-1/4 بوصة × 1/2 بوصة	42.4x21.3		30 مم / 1.18 بوصة	89	58	49	M10 x 75
1-1/4 بوصة × 3/4 بوصة	42.4 × 26.9		30 مم / 1.18 بوصة	89	58	49	M10 x 75
1-1/4 بوصة × 1 بوصة	42.4 × 33.7		30 مم / 1.18 بوصة	89	58	49	M10 x 75
1-1/2 بوصة × 1/2 بوصة	48.3x21.3		30 مم / 1.18 بوصة	89	58	52	M10 x 75
1-1/2 بوصة × 3/4 بوصة	48.3 × 26.9		30 مم / 1.18 بوصة	89	58	52	M10 x 75
1-1/2 بوصة × 1 بوصة	48.3 × 33.7		30 مم / 1.18 بوصة	89	58	52	M10 x 75
2 بوصة × 1/2 بوصة	60.3x21.3		30 مم / 1.18 بوصة	89	58	58	M10 x 92
2 بوصة × 3/4 بوصة	60.3x26.9		30 مم / 1.18 بوصة	89	58	58	M10 x 92
2 بوصة × 1 بوصة	60.3 × 33.7		30 مم / 1.18 بوصة	89	58	58	M10 x 92
2 بوصة × 1-1/4 بوصة	60.3 × 42.4		45 مم / 1.75 بوصة	89	58	58	M10 x 92
2-1/2 بوصة × 1/2 بوصة	73.0x21.3		30 مم / 1.18 بوصة	109	58	68	M10 x 105
2-1/2 بوصة × 1-3/4 بوصة	73.0x26.9		30 مم / 1.18 بوصة	109	58	68	M10 x 105
3 بوصات × 1 بوصة	88.9 × 33.7		38 مم / 1.5 بوصة	146	74	80	M12 x 110

التعليمات

س: ما هو الحد الأدنى لكمية الطلب لوصلة حرف U الميكانيكية؟

ج: بالنسبة للأحجام القياسية، يكون الحد الأدنى لكمية الطلب عادةً 200 قطعة. أما بالنسبة للأحجام الكبيرة أو المتطلبات الخاصة، فيمكن أن يكون الحد الأدنى لكمية الطلب وحدة واحدة. ونحن على استعداد دائم لتزويد عملائنا بحلول مرنة.

س: ما هي شروط الدفع لديكم؟

ج: ندعم الدفع عن طريق التحويل المصرفي (T/T) والاعتماد المستندي (L/C) وغيرها. كما ندعم الدفع عبر وي تشات أو علي باي.

س: ما هو وقت التسليم؟

ج: يستغرق الإنتاج عادةً من 15 إلى 45 يومًا. أما الطلبات الكبيرة أو الخاصة، فقد تستغرق 60 يومًا أو أكثر. سنزودكم بخطة إنتاج دقيقة بعد تقديم طلبكم.
