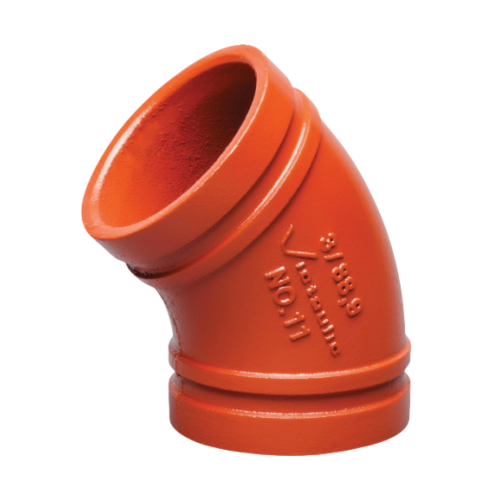

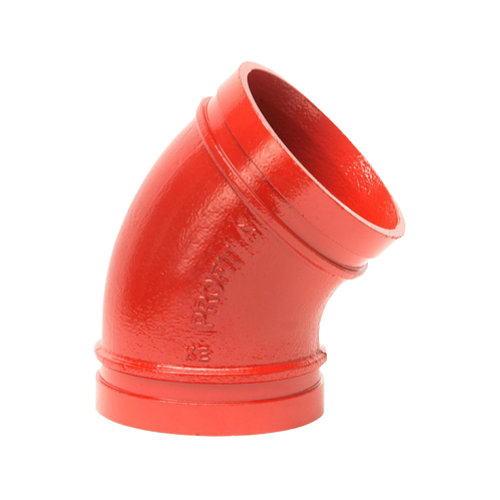

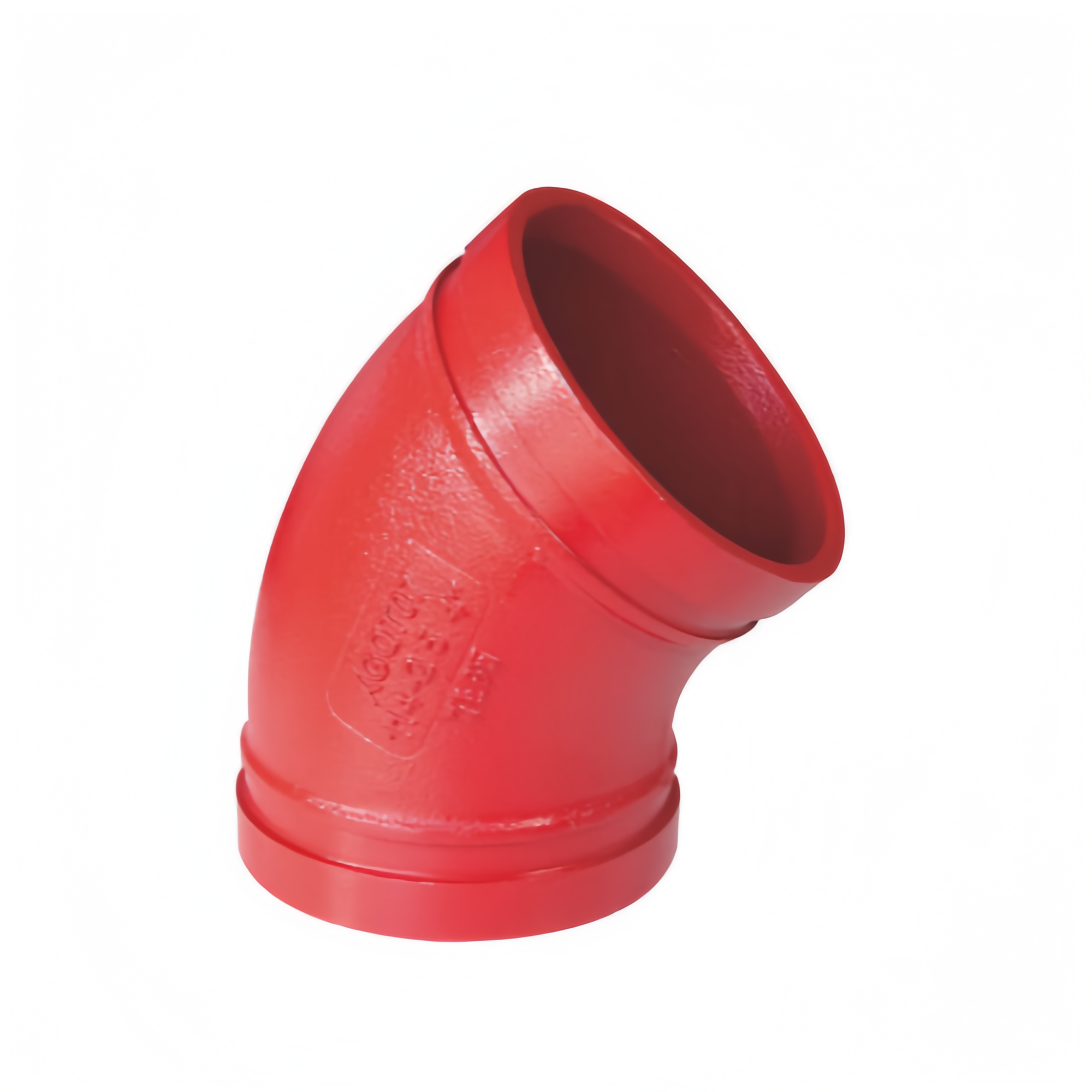

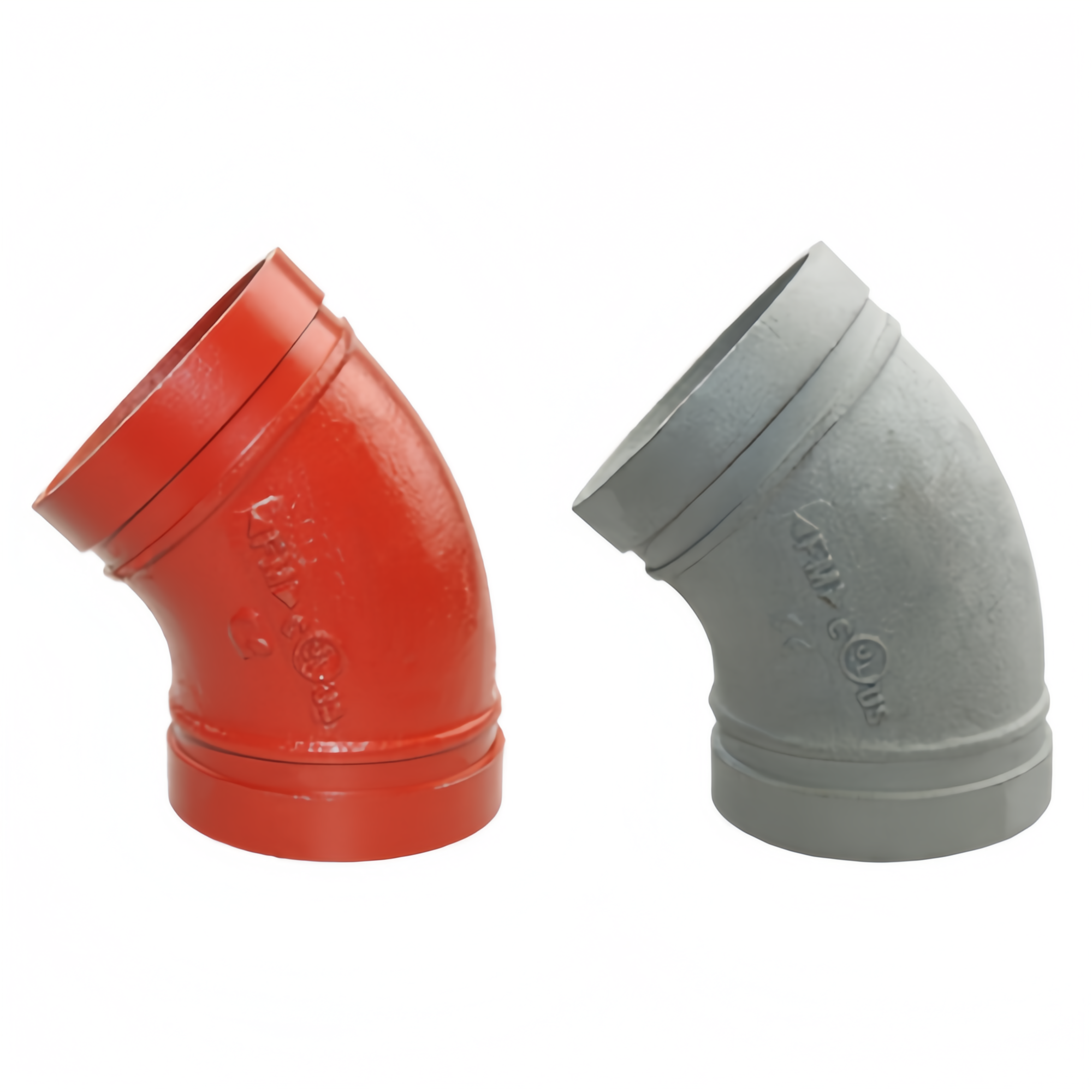

الكوع ذو الأخدود بزاوية 45 درجة (الكوع ذو الأخدود بزاوية 45 درجة) هو موصل قياسي يستخدم لتغيير اتجاه الأنابيب بمقدار 45 درجة.
مادة :
Ductile Ironالقطر الطبيعي :
DN25 to DN300ضغط العمل :
300PSIلون :
Redشهادة :
UL,FMنوع التركيب :
Elbowسطح :
Red Paintingالحد الأدنى لكمية الطلب :
200 Piecesموعد التسليم :
15~45 Daysبريد إلكتروني : jony@jyfire.com.cn
مقدمة المنتج
يُعدّ الكوع ذو الأخدود بزاوية 45 درجة من أهمّ وصلات الأنابيب لتحقيق انعطاف سلس بزاوية 45 درجة في أنظمة خطوط الأنابيب، ويتميز بأداء هيدروليكي أفضل من الكوع ذي الزاوية 90 درجة. وتتمثل وظيفته الأساسية في تحسين تصميم خط الأنابيب وتقليل انخفاض ضغط النظام عن طريق تغيير اتجاه التدفق مع ضمان إحكام الإغلاق.
يُصب جدارها الداخلي على شكل قناة تدفق مقوسة بزاوية 45 درجة. عند دخول السائل، يقوم جدار قناة التدفق بإجبار السائل بلطف على تغيير اتجاهه.
يتم تشكيل طرفي الكوع مسبقًا بأخاديد حلقية، ويتم تحقيق الاتصال من خلال مشبك الأنبوب المخدد وحلقة منع التسرب المطاطية.
مميزات المنتج
مقاومة أقل للسوائل: يمكن للانحناء اللطيف بزاوية 45 درجة أن يقلل بشكل فعال من الاضطراب وفقدان الضغط، مما يحسن كفاءة النظام.
تركيب سريع: لا تتطلب وصلة الأخدود اللحام أو معالجة الخيوط أو اللهب المكشوف، مما يوفر بشكل كبير الوقت وتكاليف العمالة.
مرن وقابل للفصل: الوصلة قابلة للفصل، مما يسهل صيانة النظام وتجديده وتوسيعه في المستقبل.
تصميم مرن: توفر زاوية 45 درجة حلاً أفضل للأنابيب لتجاوز العوائق وتحقيق تصميم مضغوط.
معلمة المنتج

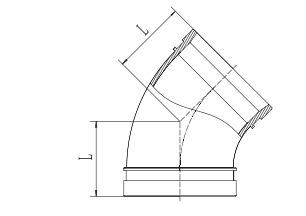

| الحجم الاسمي (مم/بوصة) | القطر الخارجي للأنبوب (مم) | الأبعاد L (مم/بوصة) | ضغط العمل |
| 25 / 1 | 33.7 | 44/1.73 | 300 رطل لكل بوصة مربعة / 2.07 ميجا باسكال |
| 32 / 1-1/4 | 42.4 | 44/1.73 | |
| 40 / 1-1/2 | 48.3 | 44/1.73 | |
| 50 / 2 | 60.3 | 51/2.01 | |
| 65 / 2-1/2 | 73.0 | 57/2.24 | |
| 65 / 2-1/2 | 76.1 | 57/2.24 | |
| 80 / 3 | 88.9 | 64/2.52 | |
| 100 / 4 | 108 | 76/3 | |
| 100 / 4 | 114.3 | 76/3 | |
| 125 / 5 | 133 | 83/3.27 | |
| 125 / 5 | 139.7 | 83/3.27 | |
| 125 / 5 | 141.3 | 83/3.27 | |
| 150 / 6 | 159 | 89/3.5 | |
| 150 / 6 | 165.1 | 89/3.5 | |
| 150 / 6 | 168.3 | 89/3.5 | |
| 200 / 8 | 219.1 | 108/4.25 | |
| 250 / 10 | 273.0 | 121/2.76 | |
| 300 / 12 | 323.9 | 133/5.24 |
التعليمات
س: ما هو الفرق الرئيسي بينه وبين الكوع بزاوية 90 درجة؟ كيف أختار بينهما؟
أ: زاوية الكوع 45 درجة: يوفر توجيهًا أكثر سلاسة، ومقاومة أقل للسوائل (انخفاض الضغط) وضوضاء أقل، مما يمكن أن يحسن كفاءة النظام، ولكنه يشغل مساحة أكبر نسبيًا. كوع بزاوية 90 درجة: نظام توجيه أكثر إحكاما، مناسب للانعطافات الحادة في المساحات الضيقة، ولكن مع انخفاض أكبر في الضغط.
عند السعي لتحقيق الكفاءة الهيدروليكية للنظام والسماح بتصميم أطول، يتم اختيار زاوية 45 درجة. أما عند محدودية المساحة والحاجة إلى منعطف بزاوية قائمة مضغوطة، فيتم اختيار زاوية 90 درجة.
س: ما هو الحد الأدنى لكمية الطلب لكوع بزاوية 45 درجة؟
ج: بالنسبة للأحجام القياسية، يكون الحد الأدنى لكمية الطلب عادةً 200 قطعة. أما بالنسبة للأحجام الكبيرة أو المتطلبات الخاصة، فيمكن أن يكون الحد الأدنى لكمية الطلب وحدة واحدة. ونحن على استعداد دائم لتزويد عملائنا بحلول مرنة.
س: ما هي شروط الدفع لديكم؟
ج: ندعم الدفع عن طريق التحويل المصرفي (T/T) والاعتماد المستندي (L/C) وغيرها. كما ندعم الدفع عبر وي تشات أو علي باي.
س: ما هو وقت التسليم؟
ج: يستغرق الإنتاج عادةً من 15 إلى 45 يومًا. أما الطلبات الكبيرة أو الخاصة، فقد تستغرق 60 يومًا أو أكثر. سنزودكم بخطة إنتاج دقيقة بعد تقديم طلبكم.
